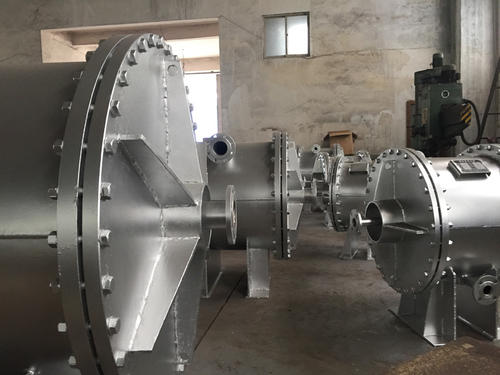

化工螺旋冷凝器內部構造圖

化工螺旋冷凝器是制冷系統中的重要設備之一，化工螺旋冷凝器是經冷凝器的放熱表面，將制冷劑過熱蒸氣的熱量傳遞給周圍空氣或水，自身被冷卻為飽和蒸氣，并進一步被冷卻為髙壓液體，在系統中循環使用。下面介紹常見化工螺旋冷凝器工作原理及構造。

臥式殼管式化工螺旋冷凝器

制冷劑蒸氣在管子外表面上冷凝，冷卻水在泵的作用下在管內流動。制冷劑蒸氣從上部進氣管進人，凝結成液體后由筒體下部的出液管流人貯液器。

冷凝器的筒體兩端用端蓋封住，端蓋內用分水隔板實現冷卻水的多管程流動。冷凝器的管束個數為偶數，這樣可以使冷卻水的進、出門設罝在同一端蓋上，且下進上出。

立式殼管式化工螺旋冷凝器

直立安裝，兩端沒有端蓋；制冷劑蒸氣從冷凝器外殼中部偏上的進氣管進入圓筒內的管外空間，冷凝后的液體沿管外壁從上向下流動，聚集在冷凝器底部，經出液管進人貯液器。

冷卻水從上部進人冷凝器的換熱管內，呈膜狀沿管壁流下，排人冷凝器下面的水池，循環使用。

套管式化工螺旋冷凝器

      套管式冷凝器由兩種不同貲徑的管子制成，單根或多根小直徑管套在大直徑管內，然后繞成蛇形或蠔旋形。制冷劑的蒸氣從上方進人內外管之間的空腔，在內管外表面上冷凝，液體在外管底部依次下流，從下端流人貯液器中。

冷卻水從化工螺旋冷凝器的下方進人，依次經過各排內管從上部流出，與制冷劑呈逆流方式；化工螺旋冷凝器的冷卻水流程長，制冷劑在被冷卻水吸熱的同時，還被管外空氣冷卻，傳熱效果好。
